Unsere Bedienteile der Serie SCS sind die wahrscheinlich vielfältigsten Steuerungssysteme am Markt. Grundsätzlich kann die Funktionsweise jeder Taste und aller Ein- und Ausgänge bzw. deren Abhängigkeiten frei nach Ihren Wünschen programmiert werden. Mit über 100 verschiedenen Tastenkappen wird das SCS jeder Anforderung gerecht!

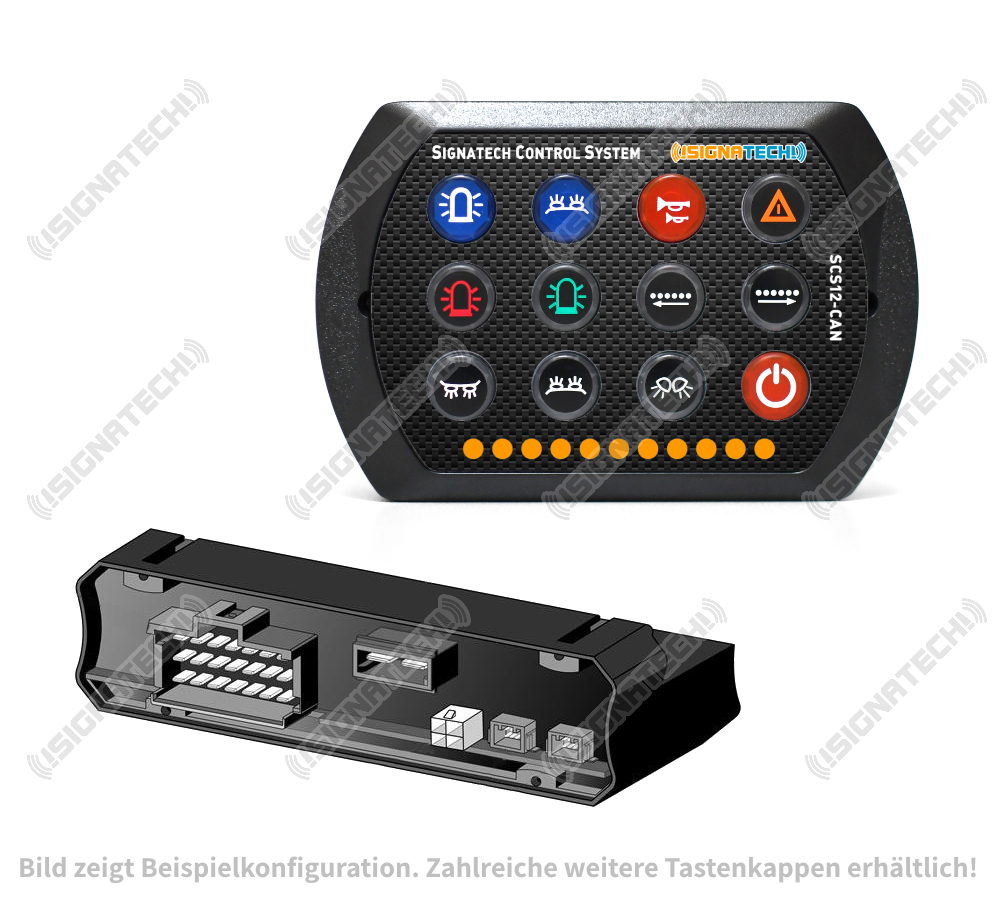

Der kompakte, abgesetzte Bedienkopf findet in jedem Fahrzeug einen Platz, auch die Schalteinheit kann dank ihrer Größe einfach montiert werden. Die beiden Komponenten verbindet nur ein einzelnes Datenkabel, womit die Installation zusätzlich erleichtert wird.
Die Bedienköpfe sind wahlweise mit 4, 8 oder 12 Tasten erhältlich. Die Schalteinheit ist bei allen Ausführungen identisch, sie besitzt 13 Ausgänge und 2 Eingänge (technische Daten siehe weiter unten). Es ist frei programmierbar, welche Taste welche Ausgänge schaltet, und ob es Verriegelungen mit anderen Tasten oder Eingängen gibt. Die Tasten verfügen über eine Auffind- und Funktionsbeleuchtung, sowie einen angenehmen haptischen Druckpunkt mit akustischer Rückmeldung (Piep bei Tastendruck oder Fehlern).
Ebenfalls besteht die Möglichkeit, in einem System mehrere Bedienköpfe (entweder mit unterschiedlichen oder identischen Tastenbelegungen) und Schalteinheiten (wenn zusätzliche Aus- oder Eingänge benötigt werden) zu integrieren.
Natürlich besitzt das SCS noch weitere Besonderheiten:
• Batteriewächter
Die Eingangsspannung wird ständig überwacht - fällt sie unter eine gewisse Schwelle, so wird dies optisch und akustisch angezeigt. Sinkt sie noch weiter, wird das Bedienteil abgeschaltet, um die Startfähigkeit des Fahrzeuges zu bewahren. Das System erkennt automatisch, ob es sich um ein 12 oder 24 V Bordnetz handelt.
• direkter Anschluss der Verbraucher
11 der Ausgänge besitzen neben dem geschalteten Plus auch einen Minus-Anschluss. So können die Verbraucher direkt 2-polig angeschlossen werden, das Zusammenführen auf einen separaten Masseanschluss ist nicht notwendig (aber natürlich trotzdem möglich, wenn erforderlich).
• Stromüberwachung der Ausgänge
Alle Ausgänge sind gegen Überlast und Kurzschluss gesichert. Unabhängig davon können auch andere Maximalwerte definiert werden, bei denen der Ausgang abschaltet. Auch gibt es die Möglichkeit, eine Lastüberwachung zu programmieren, d.h. bei Unterschreiten eines bestimmten Stromwertes wird ein Fehler angezeigt.
• Diagnose- und Updatefähig
Mit unseren Diagnosetools ist es auch per Fernwartung möglich, Problemen schnell auf den Grund zu gehen. Weiters kann, wenn es die Umstände einmal erfordern, eine geänderte Software aufgespielt werden.
| Technische Daten |
| Spannung |
12 - 24 V Multispannung |
| Ausgänge |
2 x 15 A, Plus-aktiv, davon 1x reversibel
1 x 6 A, Plus-aktiv
8 x 3 A, Plus-aktiv
2 x 0,1 A, Minus-aktiv |
| Eingänge |
1 x Plus- oder Minus-aktiv (konfigurierbar)
1 x Minus-aktiv |
| Kabellänge |
4,5 m Datenkabel (andere Längen erhältlich) |
| Abmessungen |
• Bedienkopf: 105 x 69 x 34 mm
• Schalteinheit: 154 x 120 x 40 mm |
| Anschluss |
Standard-Automotive Steckverbinder
(AMP MCP 21-pol, TE MC8 2-pol, Molex MiniFit Jr. 4-pol) |
| Montage |
• Bedienkopf: verstellbare Halterung
• Schalteinheit: Schraub- oder Klebemontage |
| Zulassung |
ECE-R10 |
